Miniaturowe moduły zasilające z możliwością łączenia równoległego

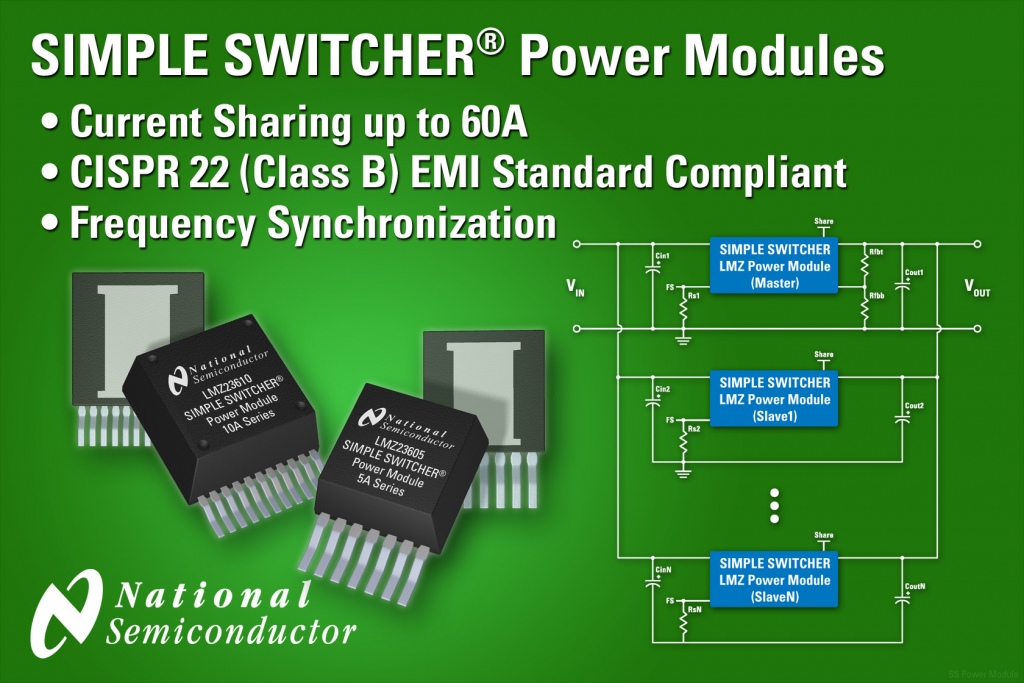

National Semiconductor rozszerza ofertę miniaturowych modułów zasilających SimpleSwitcher o kolejnych 12 modeli o wydajności prądowej do 10 A. Moduły można łączyć równolegle uzyskując obciążalność wynoszącą aż 60A! Moduły mają wbudowaną, ekranowaną cewką i wyróżniają się małym poziomem promieniowanych i przewodzonych zaburzeń elektromagnetycznych. Zapewniają pod tym względem zgodność z wymogami standardu CISPR 22 (Class B).

Część z nich została wyposażona w wejście synchronizacyjne, pozwalające na równoległe łączenie wyjść w konfiguracjach do maksymalnie 60A. Dostępne są wykonania o dwóch zakresach napięcia wejściowego: 6..36V lub 6..20V, oba umożliwiające synchronizację napięcia wyjściowego w zakresie 0,8..6V. Wymagają jedynie 7 elementów współpracujących. Mogą pracować w zakresie temperatury otoczenia do +70°C bez wymuszonego obiegu powietrza. Dzięki wbudowanej cewce indukcyjnej moduły SimpleSwitcher zapewniają łatwość implementacji typową dla regulatorów liniowych i dużą sprawność energetyczną (do 92%) typową dla regulatorów impulsowych. Zawierają układ miękkiego startu, zabezpieczenie podnapięciowe i zabezpieczenie zwarciowe. Wersje o obciązalności 3A i 5A są produkowane w 7-wyprowadzeniowych obudowach o wymiarach 10,16 mm×13,77 mm×4,57 mm, a wersje 8A i 10A w 11-wyprowadzeniowych obudowach o wymiarach 15 mm×17,8 ×5,9 mm.

Więcej informacji: http://www.national.com
