Filtr wejściowy o dwóch stałych czasowych

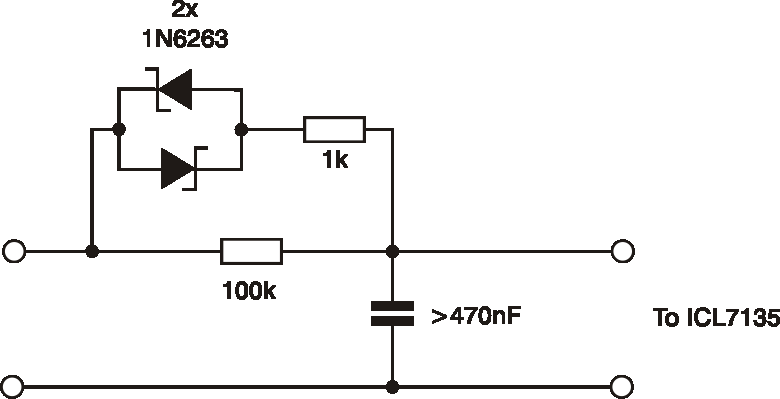

Wielu producentów układów scalonych służących do pomiaru napięcia sugeruje, aby na wejściu umieścić filtr dolnoprzepustowy zbudowany z rezystora 100kΩ i kondensatora 100nF. Jest to prosty układ i często nie ma wystarczającego tłumienia. Wówczas to należy zwiększyć wartość rezystancji i/lub pojemności tworzących filtr. W takim przypadku może się jednak okazać, że stała ładowania i rozładowania wręcz uniemożliwiają stabilny odczyt. Problem ten może rozwiązać nieskomplikowany układ, zaprezentowany niżej. Prosty filtr wyposażono w dużą pojemność (470nF) i niewielką rezystancję 1kΩ załączaną przez diody. Filtr ma krótki czas ustalania dla dużych zmian sygnału wejściowego i jednocześnie poprawioną charakterystykę filtracji sygnału ze względu na niską górną częstotliwość graniczną. Obwód działa w następujący sposób: jeśli dociera do wejścia sygnał o dużej amplitudzie, to któraś z diod Schottky zaczyna przewodzić (gdy napięcie A-K jest >0,2V). W takim wypadku filtr jest tworzony przez rezystor 1kΩ i kondensator, który jednocześnie jest ładowany przez mniejszą rezystancję. Gdy napięcie spadnie poniżej 0,2V, to dioda przestaje przewodzić i wówczas filtr jest tworzony przez rezystor 100kΩ i kondensator, co powoduje znacznie lepszą filtrację zakłóceń w.cz.



http://www.tomaszbogusz.blox.pl/
