Konwerter TTL/RS232 steruje tranzystorami mocy HEXFET

Konwerter TTL/RS232 steruje tranzystorami mocy HEXFET

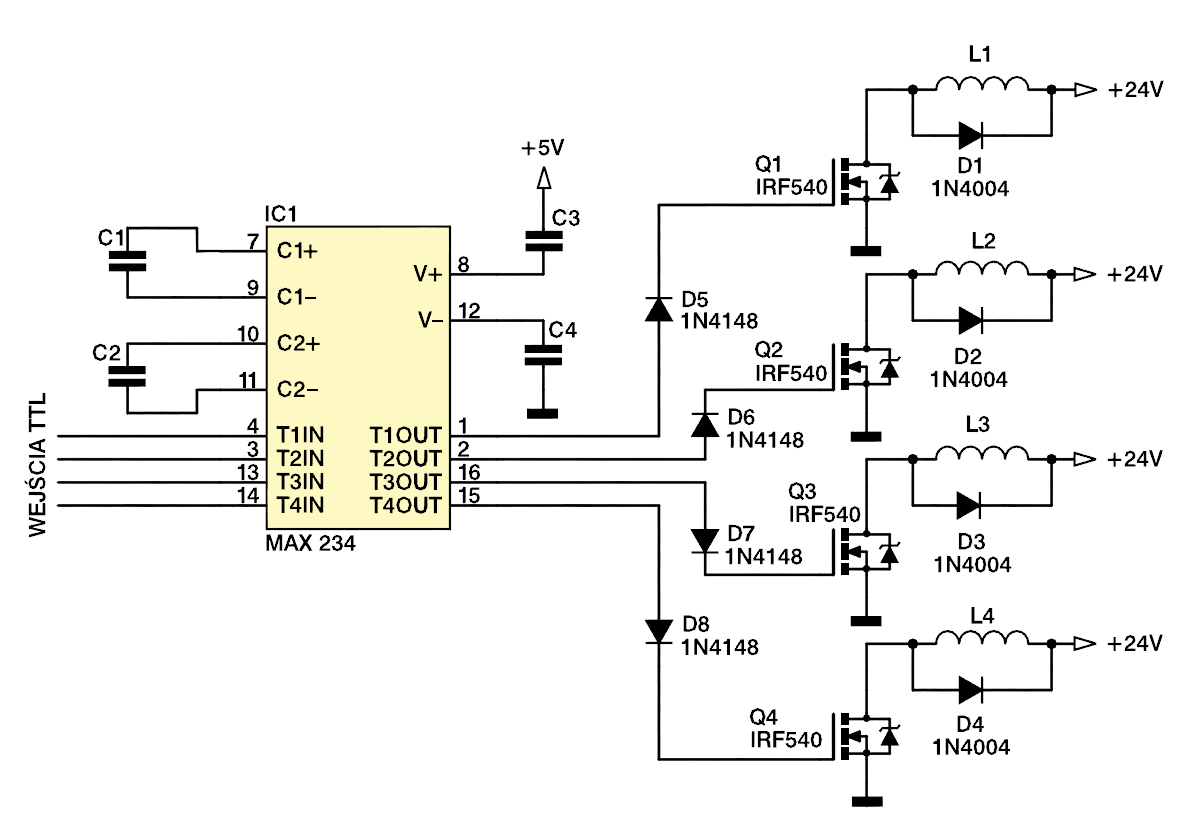

Układ typowego konwertera TTL/RS232 może sterować tranzystorami mocy typ HEXFET załączającymi duże obciążenia. Przedstawione na rysunku rozwiązanie jest bardzo dobre do aplikacji, w których procesor (lub układy cyfrowe) kontroluje elektrozawory, silniki prądu stałego, silniki krokowe, elektromagnesy itp. Zapewnia nie tylko dopasowanie poziomów napięć, ale również odpowiednie zabezpieczenie obwodów niskiego napięcia przed przepięciami. Układ MAX234 zawiera przetwornicę wytwarzającą z pojedynczego napięcia zasilającego +5 V napięcia symetryczne +10 V i -10 V. Sygnały sterujące o poziomach TTL podawane są na wejścia T1IN…T4IN i po przejściu przez wewnętrzny driver zasilają tranzystory Q1…Q4. Napięcie wyjściowe jest równe +10 V dla logicznego „0” i -10 V dla logicznej „1”. Diody włączone szeregowo do bramek tranzystorów (D5…D8) izolują je od napięcia -10 V. Tranzystory HEXFET (IRF540) zaczynają przewozić przy napięciu +4 V, toteż wyższe napięcie sterujące (+10 V) wprowadza tranzystor w obszar pełnego przewodzenia.
