Detektor „brakującego impulsu”

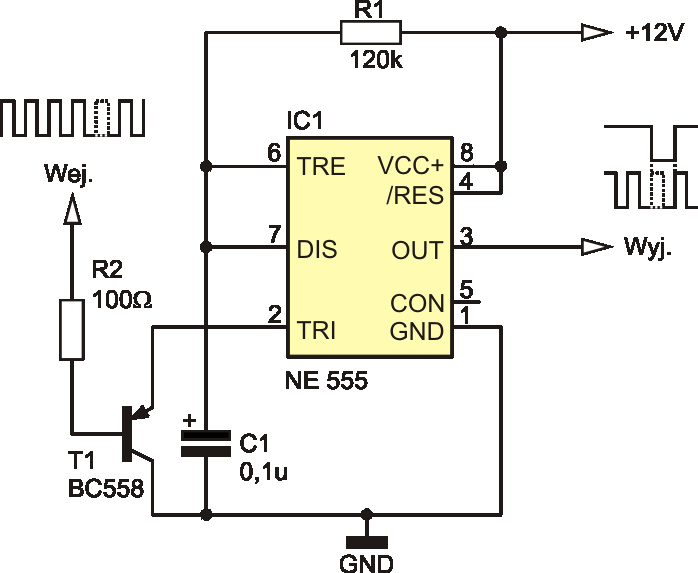

Na rysunku pokazano układ generujący impuls na wyjściu w przypadku, gdy w przebiegu wejściowym o pewnej częstotliwości pojawi się przerwa. Układ jest bardzo prosty, ale rzeczywiście działa. Elementy R1-C1 ustalają czas trwania impulsu wyjściowego. Generator NE555 pracuje w trybie monostabilnym z wyjściem „podtrzymywanym” przez kolejne, przychodzące impulsy. Jeśli przerwa pomiędzy impulsami będzie większa od czasu ustalonego przez R1-C1, to na wyjściu pojawi się impuls. Tranzystor T1 na wejściu może być zastąpiony NPN np. BC547, BC549, 2N2222 itp. Rezystor R2 o rezystancji 100 Ohm będzie prawdopodobnie miał zbyt małą wartość dla większości aplikacji i należy samodzielnie, starannie dobrać go do wymagań danej aplikacji.
