Bardzo prosty driver RS232

Bardzo prosty driver RS232

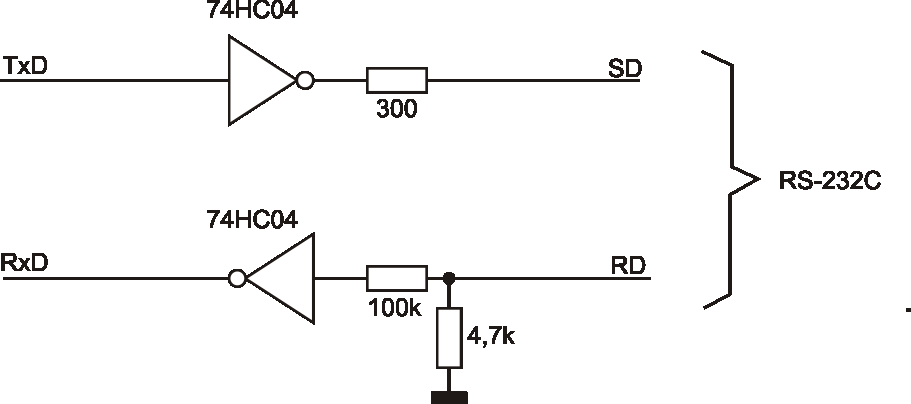

Zgodnie z zaleceniami EIA-232 napięcie logicznej jedynki interfejsu RS232 to przedział od -24...-3V, natomiast logiczne zero to +3...+24V. Napięcia leżące pomiędzy -3...+3V to przedział zabroniony. Większość współczesnych urządzeń embedded lub komputerów PC nie używa aż tak wysokich poziomów napięć. Zwykle używane jest +5 lub +12V jako logiczne 0 oraz -5 lub -12V jako logiczna 1. Często konstruktorzy odbiegają też od standardu w taki sposób, że dopuszczają napięcia leżące w przedziale zabronionym i traktują je tak, jak logiczną 1. Pozwala to w pewnych sytuacjach na budowę bardzo prostego interfejsu złożonego z dwóch bramek 74HC04, przeznaczonego do równie prostych aplikacji. Trzeba jednak zauważyć, że nie jest on w żaden sposób zabezpieczony przed wyładowaniami ESD, nie będzie funkcjonował w każdych warunkach i nie nadaje się dla długich kabli połączeniowych. Niemniej jednak, testy z kilkoma komputerami PC przebiegły pomyślnie.





http://www.tomaszbogusz.blox.pl/
