IKQ75N120CT2, IKQ75N120CH3 – tranzystory IGBT 1200 V/75 A

IKQ75N120CT2, IKQ75N120CH3 – tranzystory IGBT 1200 V/75 A

Infineon Technologies powiększa ofertę tranzystorów IGBT o napięciu przebicia 1200 V o dwa nowe modele IKQ75N120CT2 i IKQ75N120CH3 o dopuszczalnym prądzie drenu 75 A, w obudowach TO-247PLUS. Oba są wyposażone w szybką wewnętrzną diodę regeneracyjną. Nowe 3- i 4-wyprowadzeniowe obudowy TO-247PLUS zostały zaprojektowane w odpowiedzi na stale rosnący popyt na tranzystory dyskretne o dużej gęstości mocy i dużej sprawności, znajdujące zastosowanie głównie w układach napędowych, instalacjach fotowoltaicznych, zasilaczach UPS i systemach ładowania akumulatorów. W porównaniu ze standardową obudową TO-247-3, nowa obudowa TO-247PLUS pozwala na pracę tranzystora z nawet dwukrotnie większym dopuszczalnym prądem drenu. Dzięki usunięciu otworu do montażu śruby ze standardowej obudowy TO-247, obudowa „PLUS” może zaoferować większą powierzchnię ramki pozwalającą na montaż większych struktur półprzewodnikowych. Pozwoliło to zrealizować pierwsze 1200-woltowe tranzystory IGBT o dopuszczalnym prądzie drenu 75 A z wbudowaną szybką diodą regeneracyjną. Dzięki większej ramce zapewniają one mniejszą rezystancję termiczną i skuteczniejsze odprowadzanie ciepła.

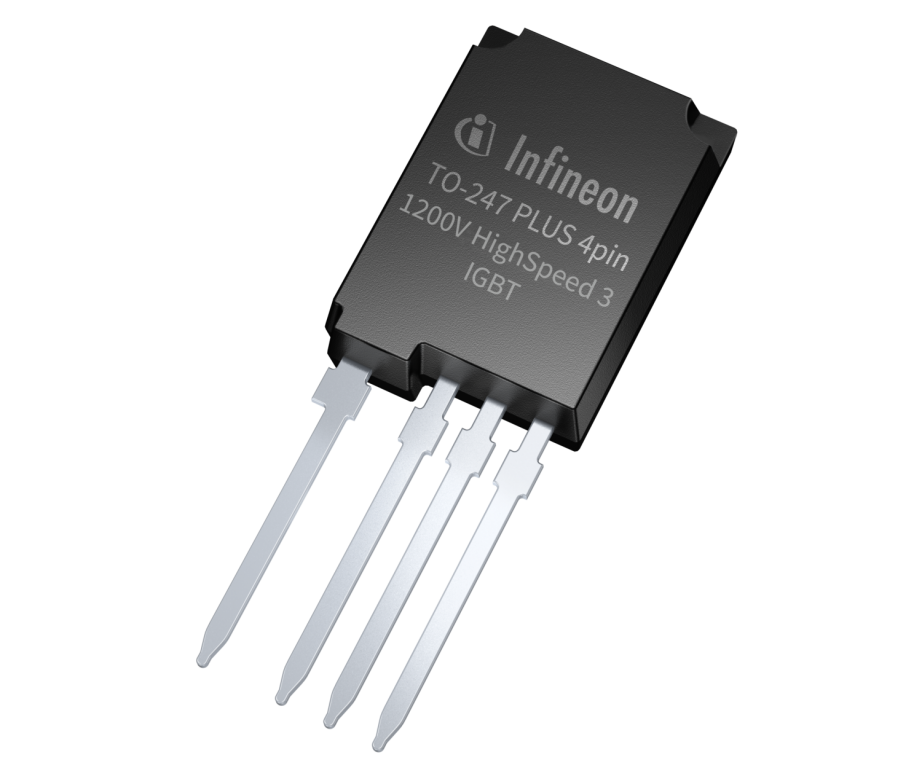

Dla projektantów poszukujących tranzystorów o małych stratach na przełączanie opracowano 4-wyprowadzeniowy wariant obudowy TO-247PLUS z dodatkowym wyprowadzeniem emitera. Pozwala to zapewnić bardzo małą indukcyjność pętli sterującej bramka-emiter i zredukować całkowitą energię strat na przełączanie o ponad 20%.

https://www.infineon.com/dgdl/Infineon-TO-247PLUS+3pin+1200V-PB-v02_00-EN.pdf?fileId=5546d4625bd71aa0015c0abb258c082d

http://www.tomaszbogusz.blox.pl/
