LTM4686-1 - przetwornica uModule o obciążalności 2×10 A

LTM4686-1 - przetwornica uModule o obciążalności 2×10 A

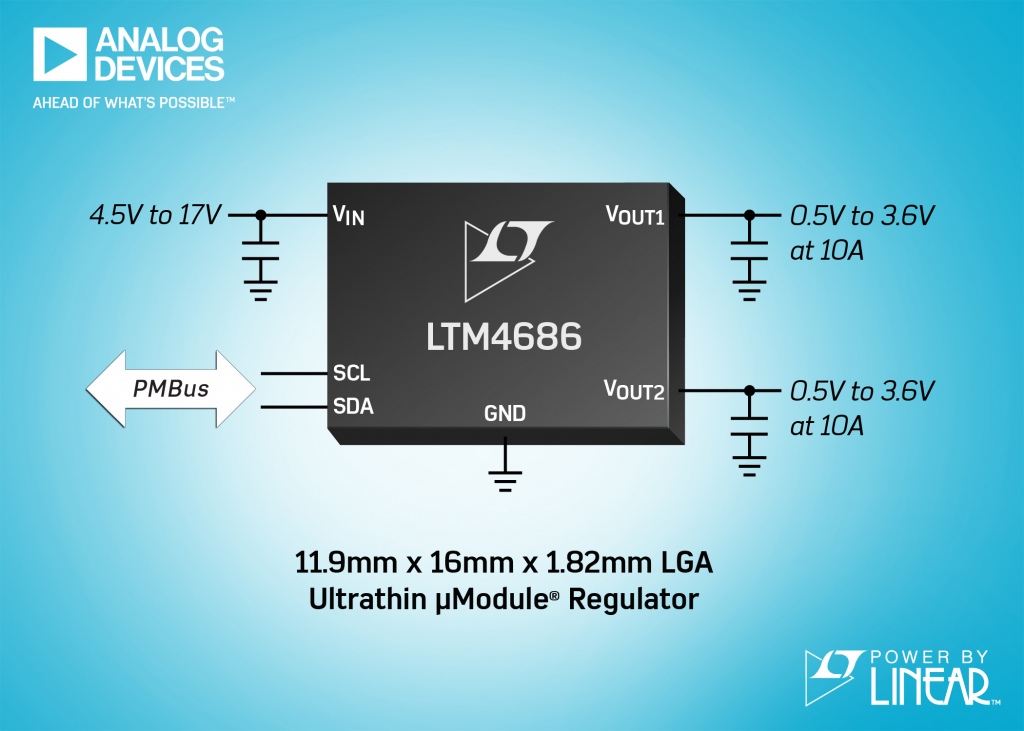

Firma Analog Devices powiększa ofertę regulatorów DC/DC uModule o kolejny 2-wyjściowy wariant o dużej gęstości mocy, zapewniający obciążalność prądową 2×10 A przy wymiarach obudowy wynoszących 16 mm×11,9 mm×1,82 mm.

Podobnie, jak poprzednie wersje, nowy układ ma interfejs PMBus. Dzięki małej grubości obudowy, może być umieszczany na płytce drukowanej blisko zasilanych układów FPGA i ASIC, korzystając z tego samego radiatora. Alternatywnie, może być lutowany od spodu płytki, zwalniając przestrzeń na górnej powierzchni dla układów pamięci czy transceiverów. Otwiera to szerokie pole zastosowań w przełącznikach i routerach, systemach RAID  czy też aparaturze pomiarowej. Za pomocą interfejsu PMBus użytkownicy mogą mierzyć kluczowe parametry pracy układu, jak napięcia, prąd obciążenia czy temperaturę oraz programować m.in. sekwencję załączania napięć wyjściowych i poziomy progowe. Parametry te są przechowywane w wewnętrznej pamięci EEPROM.

Układ jest oferowany w dwóch wersjach różniących się zakresem napięcia wejściowego: LTM4686 - 4,5...17 V, LTM4686-1 - 2,375...17 V. Napięcie wyjściowe może być programowane w zakresie 0,5...3,6 V i jest stabilizowane z niepewnością ±0,5%. Dopuszczalny zakres temperatury otoczenia wynosi 40…125°C. Sprawność energetyczna sięga 80% przy Uwe=12 V, Uwy=1,0 V, Iwy=18 A.

Wyjścia układu mogą być łączone równolegle do zwiększenia obciążalności. Częstotliwość kluczowania może być programowana w zakresie 0,25…1 MHz i synchronizowana za pomocą przebiegu zewnętrznego. Układ wyposażono w zabezpieczenie przed przepięciem, spadkiem napięcia, przeciążeniem, przegrzaniem, W razie awarii, parametry pracy są automatycznie zapisywane we wbudowanej pamięci  EEPROM i mogą być odczytane przez system nadrzędny.
