SLLIMM-nano 2nd Series – inteligentne moduły do 3-fazowych silników BLDC

SLLIMM-nano 2nd Series – inteligentne moduły do 3-fazowych silników BLDC

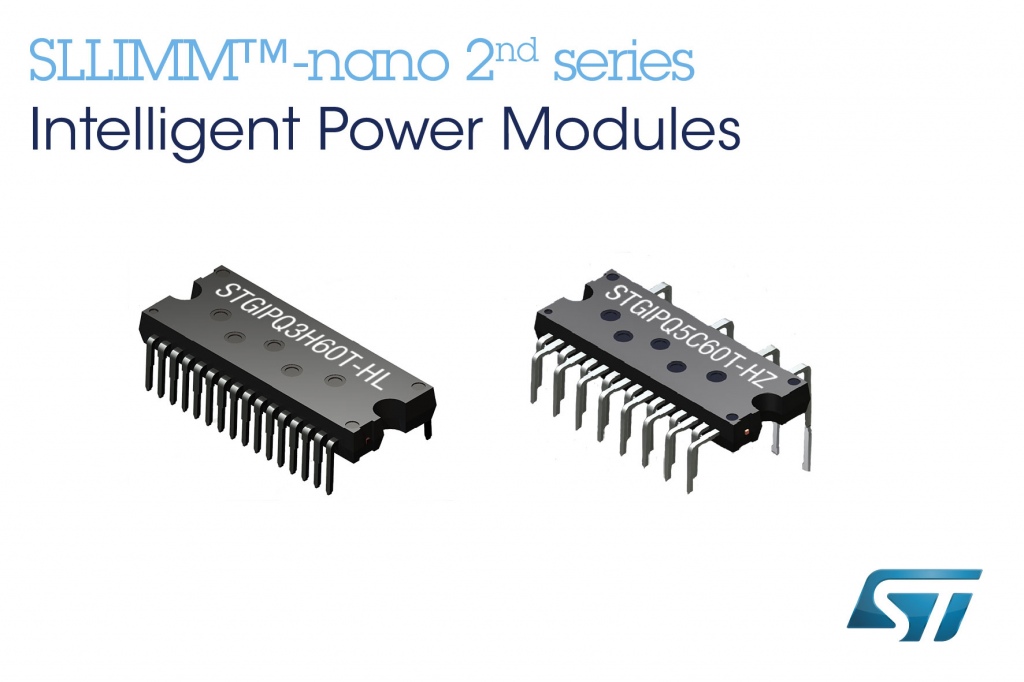

Firma STMicroelectronics oferuje zminiaturyzowane wersje modułów SLLIMM przeznaczone do sterowania 3-fazowymi silnikami BLDC o mocy do 200 W. Nowe moduły są oferowane w obudowach N2DIP-26L.

Silniki o mocy do 200 W i napięciu zasilania 230 V AC są używane w kompresorach, pompach, wentylatorach, lodówkach i pralkach. Nowe moduły SLLIMM-nano 2nd Series zawierają trzy półmostkowe, wysokonapięciowe sterowniki bramek tranzystorów, 6 tranzystorów IGBT, 6 szybkich diod usprawniających oraz układ sterowania. Stanowią kompletny stopień sterujący włączany pomiędzy mikrokontrolerem i silnikiem 3-fazowym zasilanym z sieci. Występują w wersji o maksymalnym prądzie wyjściowym 3 A z wewnętrznymi tranzystorami IGBT wykonanymi w technologii planarnej i 5 A z tranzystorami wykonanymi w technologii TFS. Ważniejsze parametry:

- Prąd znamionowy 3 lub 5 A (+25°C).
- Napięcie przebicia 600 V.
- Izolacja min. 1500 Vrms,
- Wbudowany wzmacniacz operacyjny i komparator do realizacji układów zabezpieczających,
- Funkcja Smart Shutdown.

http://www.st.com/content/st_com/en/products/power-modules/sllimm-intelligent-power-modules.html?querycriteria=productId=SC1276
