Stereofoniczny wzmacniacz słuchawkowy klasy G

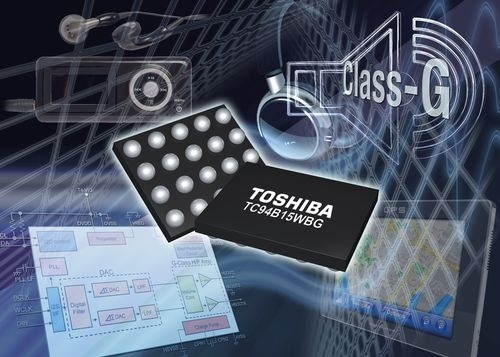

Toshiba Electronics Europe rozszerzyła ofertę energooszczędnych, słuchawkowych wzmacniaczy audio o nowy układ oznaczony symbolem TC94B15WBG. Jest to stereofoniczny wzmacniacz klasy G wyposażony w interfejs I2S. Ma znacznie większą sprawność od wzmacniaczy pracujących w klasie AB przy porównywalnych zniekształceniach, a równocześnie nie wymaga dużych filtrów LC stosowanych we wzmacniaczach klasy D.

Cechą charakterystyczną wzmacniaczy klasy G jest praca przy niskim napięciu zasilania z równoczesną możliwością zwiększenia zakresu dynamicznego po pojawieniu się dużego sygnału wejściowego. Projektując układ TC94B15WBG położono nacisk na maksymalne ograniczenie liczby komponentów zewnętrznych i powierzchni zajmowanej na płytce drukowanej. Układ ma wbudowaną przetwornicę DC-DC, dzięki czemu może być zasilany z baterii. Ponadto, wyposażono go w przetwornik C/A z filtrem dolnoprzepustowym i układ regulacji wzmocnienia (z funkcją wyciszania) w zakresie od -63 do 0 dB w 32 krokach. Wzmacniacz nie wymaga stosowania wyjściowych kondensatorów eliminujących składową stałą. Jest produkowany w obudowie WCSP-20 o wymiarach 2,43 mm×2,03 mm×0,42 mm. Ważniejsze parametry:

  • napięcie zasilania części analogowej: 1,65...1,95 V,
  • napięcie zasilania części cyfrowej: 2,3...4,8 V,
  • pobór prądu w stanie spoczynkowym/standby: 1,8 mA/1,0 uA,
  • współczynnik tłumienia zaburzeń napięcia zasilania: 90 dB,
  • THD+N: <0,02%, SNR: 92 dB.
