Prosty włącznik dotykowy

Prosty włącznik dotykowy

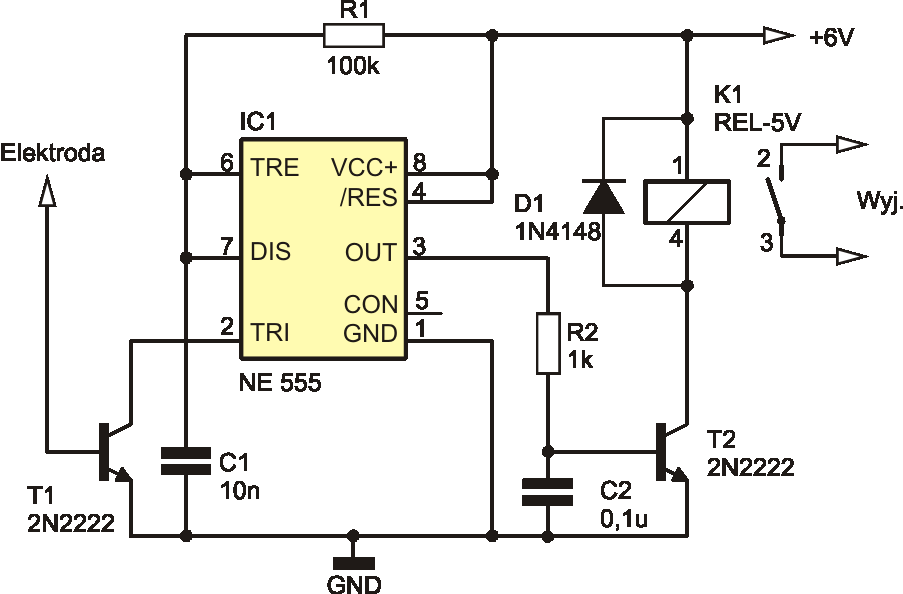

W aplikacji przedstawionej na rysunku NE555 jest wyzwalany przez dotknięcie ręką do elektrody przyłączonej do bazy tranzystora T1. Układ pracuje w konfiguracji generatora astabilnego z częstotliwością ustalaną przez R1-C1. Napięcie wyjściowe o wartości około 1,7V niższej od napięcia zasilania steruje tranzystorem T2 dołączonym do wyjścia. Ten z kolei załącza przekaźnik, który może sterować dowolnym obciążeniem. Włącznik reaguje na dotyk – styki pozostają zwarte dopóki elektroda przyłączona do bazy jest dotykana. Układ to tylko idea, która nie uwzględnia zabezpieczenia bazy T1 przed wyładowaniami ESD.
