Odbiornik transmisji CW z NE555

Odbiornik transmisji CW z NE555

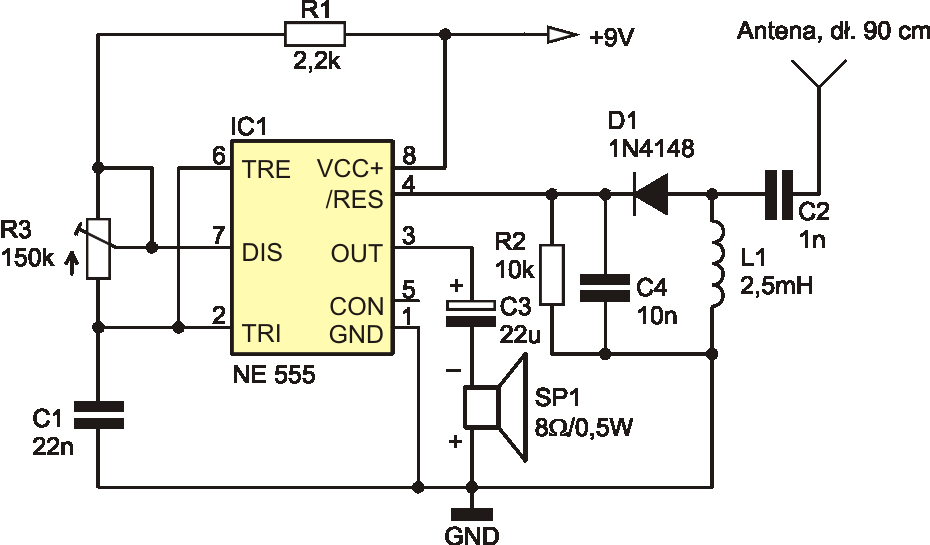

Transmisja CW to akronim nazwy Continuous Wave, lub prościej – transmisja alfabetem Morsea. Prezentowany na rysunku nieskomplikowany układ jest przeznaczony do odbioru transmisji CW, aczkolwiek można sobie wyobrazić również inne jego zastosowania. Układ zbudowano z zastosowaniem popularnego timera NE555. Oryginalnie stosowany był układ produkcji National Semiconductor. Potencjometr R3 służy do regulacji wysokości tonu. Obwód rezonansowy utworzony przez antenę (prosty odcinek cienkiego przewodu o długości 90 cm), cewkę L1 i kondensator C2 musi być dostrojony do pożądanej częstotliwości nośnej. Dioda D1, kondensator C4 i rezystor R2 tworzą prosty detektor odblokowujący generator astabilny zbudowany na NE555. Generowany ton odtwarzany jest przez głośnik.
