Prosta przetwornica napięcia z NE555

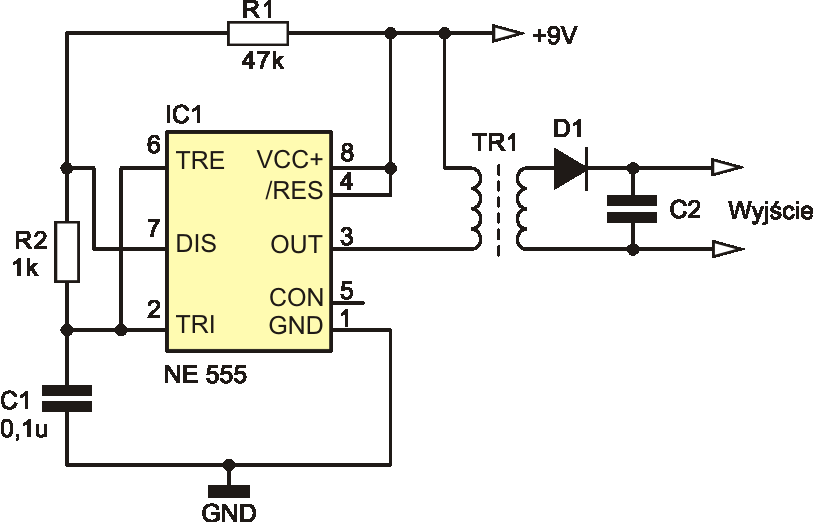

Na rysunku pokazano schemat ideowy prostej, transformatorowej przetwornicy napięcia zbudowanej z użyciem NE555. Oryginalnie była ona stosowana do wytwarzania napięcia zasilającego wyświetlacz VFD, ale można ją zastosować również innych aplikacjach. Układ timera pracuje w typowej konfiguracji generatora astabilnego z wyjściem obciążonym uzwojeniem pierwotnym transformatora. Zalecana rezystancja uzwojenia pierwotnego to 8Ω. W aplikacji rezystancja uzwojenia wtórnego była równa 1kΩ, co dawało teoretyczną przekładnię ok. 1:125. Jak łatwo domyślić się, napięcie generowane przez przetwornicę mogło w związku z tym osiągnąć ok. 500V. W aplikacji, z której pochodzi schemat, było ono redukowane przez włączoną szeregowo rezystancję o wartości 10kΩ.
