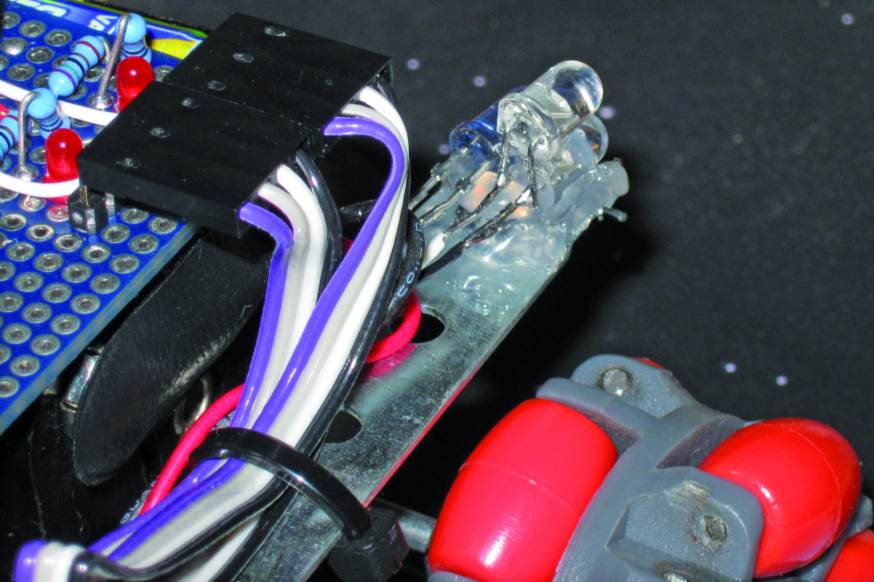

Detektory kolorów to zwykle urządzenia zbudowane w oparciu o niewielkiej rozdzielczości matrycę, w zależności od wersji, umożliwiające reakcję układu na określony kolor, zmianę jego składowych itp. Czasami nie są jednak potrzebne aż tak zaawansowane funkcje czujnika – wystarczające jest np. tylko wychwycenie czerwonego markera na białym tle. Okazuje się, że taki detektor można zbudować w bardzo prosty sposób i to nawet w warunkach amatorskich. Zasada działania układu opiera się na pewnej właściwość fizycznej światła. Otóż ilość światła odbitego od obiektu jest największa w sytuacji, gdy kolor obiektu i źródła oświetlenia są takie same. Do budowy urządzenia najprościej wykorzystać diodę RGB, oświetlając odpowiednią barwą obiekt, a jako detektor na przykład fotorezystor podłączony do wejścia przetwornika ADC mikrokontrolera, wejścia komparatora itp. Barwę światła należy dobrać eksperymentalnie, regulując natężenie składowych RGB. Diodę RGB można również złożyć z trzech diod: czerwonej, niebieskiej i zielonej.
