8-kanałowy konwerter DC/DC

8-kanałowy konwerter DC/DC

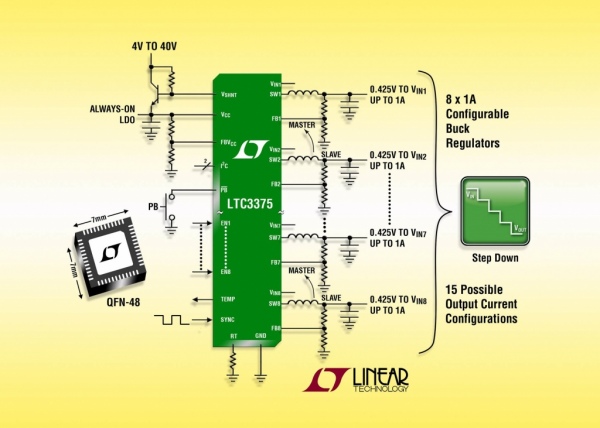

Układ LTC3375 jest 8-kanałowym konwerterem DC/DC przeznaczonym do zastosowania w systemach o wielu napięciach zasilania. Układ ma wydajność prądową 1 A w każdym z kanałów. Jest konwerterem typu buck obniżającym napięcie wejściowe z zakresu 2,25…5,5 V do wartości 0,425…VIN. Zawiera własne tranzystory przełączające i wymaga dołączenia jedynie zewnętrznych elementów pasywnych. Co ciekawe, każdy z kanałów może być zasilany z niezależnego źródła. Użytkownik może ustalać sekwencję załączania poszczególnych wyjść za pomocą linii Enable lub interfejsu I²C. Ponadto, kontroler układu przetwornicy umożliwia przesuwanie faz poszczególnych kanałów w krokach co 90°. Istnieje też możliwość łączenia wyjść w celu zwiększania wydajności prądowej. Programowanie napięć wyjściowych odbywa się za pomocą dzielników rezystorowych. Dostępne są dwa tryby pracy: burst zapewniający dużą sprawność w zakresie małych obciążeń oraz PWM umożliwiający uzyskanie małego poziomu szumów. Zakres częstotliwości kluczowania wynosi od 1 do 3 MHz. Przetwornica jest wyposażona w ogranicznik prądowy, układ miękkiego startu, zabezpieczenie przeciwzwarciowe i termiczne oraz układ regulacji szybkości narastania/opadania zboczy. LTC3375 jest produkowany w obudowie QFN-48 o wymiarach 7 mm×7 mmm×0,75 mm w wersjach o różnej dopuszczalnej temperaturze złącza, gdzie najszerszy zakres temperatury wynosi -40…+150°C. Cena hurtowa wynosi 5,45 USD przy zamówieniu 1000 sztuk.

http://www.linear.com/product/LTC3375
