MAX2769C – uniwersalny odbiornik GNSS

MAX2769C – uniwersalny odbiornik GNSS

Maxim Integrated wprowadził do oferty układ scalony uniwersalnego odbiornika do nawigacji satelitarnej. W niewielkiej obudowie układu scalonego zawarto odbiornik standardów GPS (L1 C/A i P), Galileo, BeiDou i GLONASS. Do poprawnej pracy układ wymaga niewielkiej liczby komponentów zewnętrznych Wykonano go w energooszczędnej technologii SiGe BiCMOS.

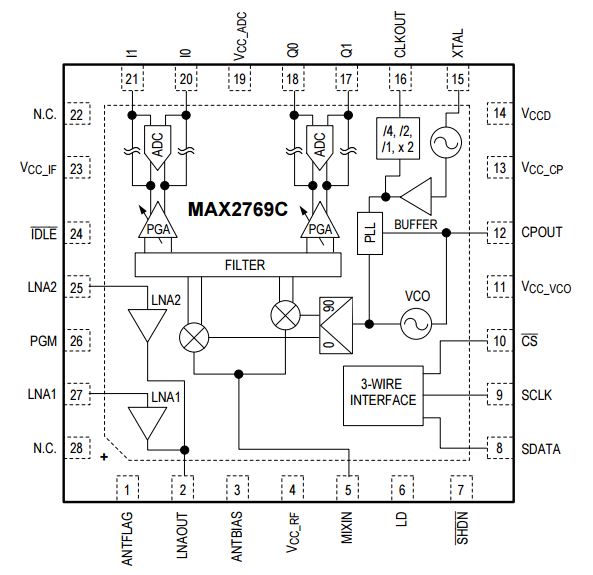

Układ MAX2769C różni się od podobnych rozwiązań oferowanych przez firmy konkurencyjne. W jego aplikacji wyeliminowano konieczność stosowania zewnętrznych filtrów LNA i SAW. Zawiera on kompletny odbiornik wykonany w technologii germanowo - krzemowej obejmujący bloki podwójnego LNA oraz mikser, filtr częstotliwości lustrzanej, VGA, VCO, syntetyzer częstotliwości, oscylator i przetwornik A/C o dużej rozdzielczości. Syntetyzer częstotliwości umożliwia programowanie częstotliwości pośredniej z dokładnością do ±40 Hz przy taktowaniu z wykorzystaniem dowolnego zewnętrznego oscylatora kwarcowego lub źródła odniesienia dostępnego w systemie. Układ ma wyjścia dla kanałów I oraz Q. Dane są dostępne w standardzie CMOS lub różnicowo.

Dla zapoznania się z układem firma Maxim Integrated oferuje zestaw ewaluacyjny MAX2769CEVKIT. Umożliwia on pełne sprawdzenie możliwości MAX2769 bez konieczności użycia dodatkowych komponentów zewnętrznych.



https://www.maximintegrated.com/en/products/comms/wireless-rf/MAX2769C.html
