A1130, A1131 i A1132 - przełączniki Halla z interfejsem 2-wire

A1130, A1131 i A1132 - przełączniki Halla z interfejsem 2-wire

Układy A1130, A1131 i A1132 to nowe przełączniki Halla firmy Allegro MicroSystems. Wyposażono je w interfejs prądowy 2-wire i zaawansowane funkcje diagnostyczne. Spełniają wymagania normy ISO 26262 dla samochodowych systemów bezpieczeństwa – poziomem bezpieczeństwa funkcjonalnego ASIL-B.

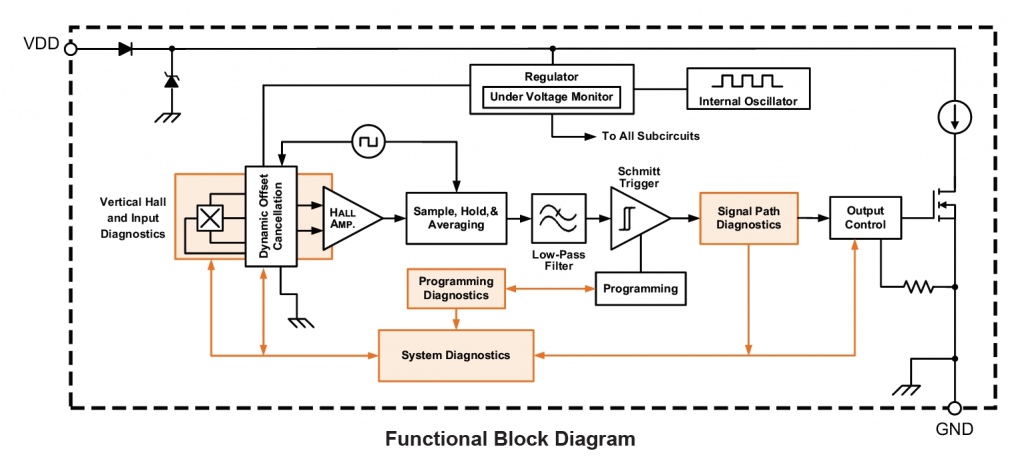

Są to przełączniki jednobiegunowe z wewnętrznym elementem Halla. Uzyskały kwalifikację AEC-Q100. Są zabezpieczone przed odwrotną polaryzacją zasilania i przepięciami. Zawierają regulator napięcia, moduły diagnostyczne, generator napięcia Halla, wzmacniacz, układ stabilizacji (chopper), bramkę Schmitta i wyjście prądowe NMOS. Mogą być zasilane napięciem już od 3 V.

A1130, A1131 i A1132 są oferowane w obudowie SOT23W o wymiarach 3,0 mm×2,9 mm×1,0 mm, a A1130 również w SIP. Różnią się zakresem dopuszczalnej temperatury otoczenia, punktami przełączania magnetycznego BOP/BRP oraz poborem prądu zasilania.
