A jednak przeczytać i zapamiętać, to nie to samo, co wziąć do rąk, móc podłączyć i sprawdzić działanie. Mieliśmy okazję zapoznać się z układem, o którym do tej porty tylko czytaliśmy. Firma Texas Instruments wprowadziła na rynek subminiaturowe przetwornice  serii TPS82671 obniżające napięcie (step down) o wymiarach zaledwie 2,3 mm×2,9 mm×1 mm. Przetwornica jest zintegrowana z dławikiem i kondensatorami niezbędnymi do jej pracy. Jej ona przeznaczona głównie do zasilania urządzeń przenośnych i układów FPGA napięciem 1,2 V lub 1,8 V. Może być obciążona prądem 600 mA. Jak na tak małej powierzchni udało się uzyskać takie parametry? To nieprawdopodobne!

Przetwornice TPS82671 i TPS82675 to najmniejsze, w pełni zintegrowane źródła zasilania prądem 600 mA, o powierzchni zaledwie 6,7 mm2. Gęstość dostarczanego prądu wynosi 90 mA/mm2. Stabilizator obniżający napięcie łączy wszystkie podzespoły zewnętrzne w nowym pakiecie MicroSiP™ firmy TI, ułatwiając projektowanie przenośnych urządzeń elektronicznych. Prąd spoczynkowy przetwornika to zaledwie 17 µA. Osiągana wydajność energetyczna przekracza 90%, przy napięciu wejściowym wynoszącym od 2,3...4,8 V. Unikatowa funkcja wprowadzania ditheru modulacji szerokości impulsu obniża poziom szumów i podnosi wydajność.
Miniaturyzację przetwornicy umożliwiło podniesienie częstotliwości kluczowania aż do 5,5 MHz. Na fotografiach 1 i 2 pokazano zestaw ewaluacyjny z zamontowanym układem TPS82671.

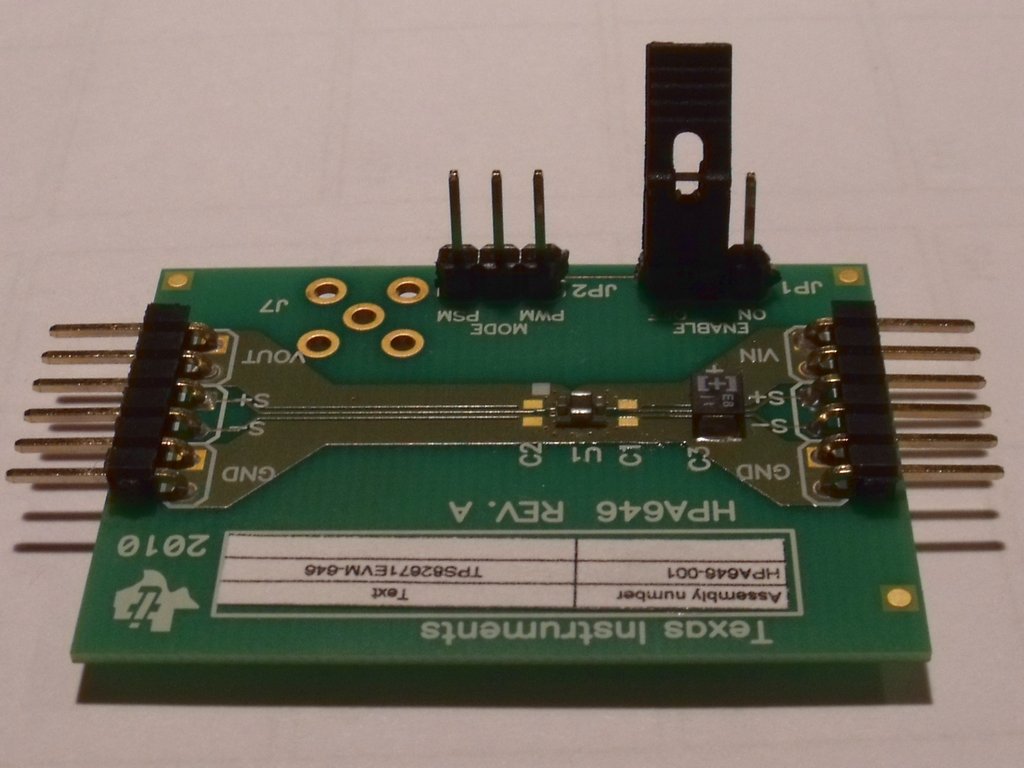

Fotografia 1. Wygląd zestawu ewaluacyjnego TPS82671EVM-646

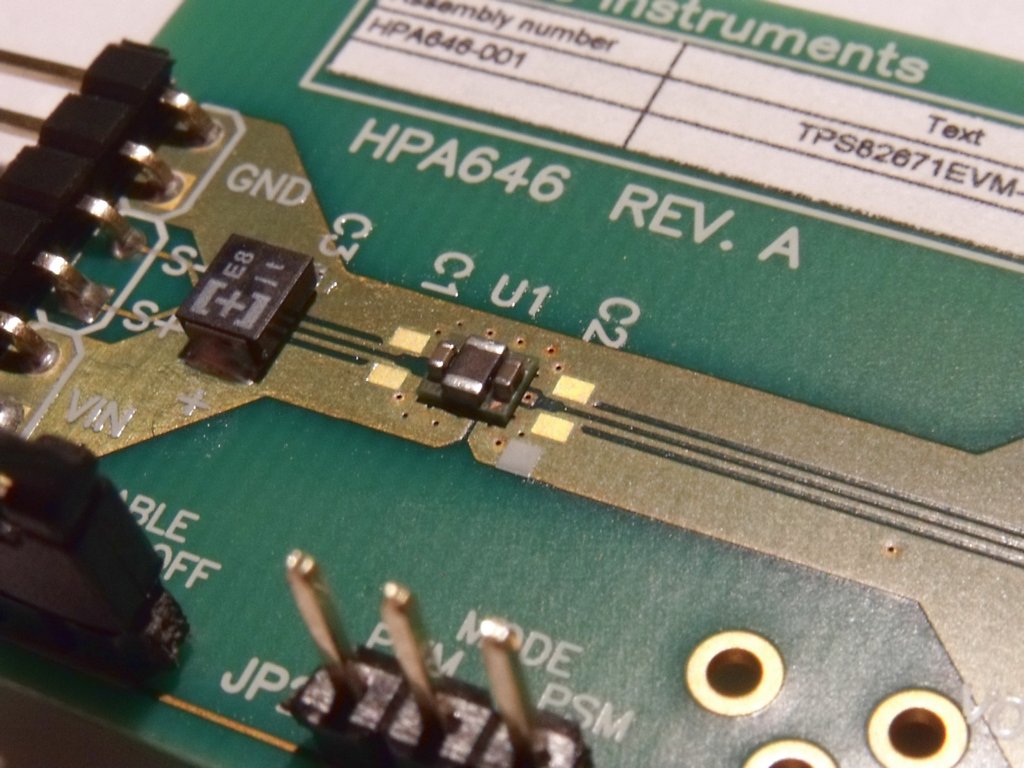

Fotografia 2. Środkowa część płytki w zbliżeniu. Przez U1 oznaczono przetwornicę TPS82671.

Więcej informacji, noty katlogowe oraz próbki można uzyśkać poprzez stronę firmy Texas Instruments pod adresem http://www.ti.com/ww/pl/analog/tps82671/index.shtml
