Najmniejsze i najtańsze mikrokontrolery PIC32

Najmniejsze i najtańsze mikrokontrolery PIC32

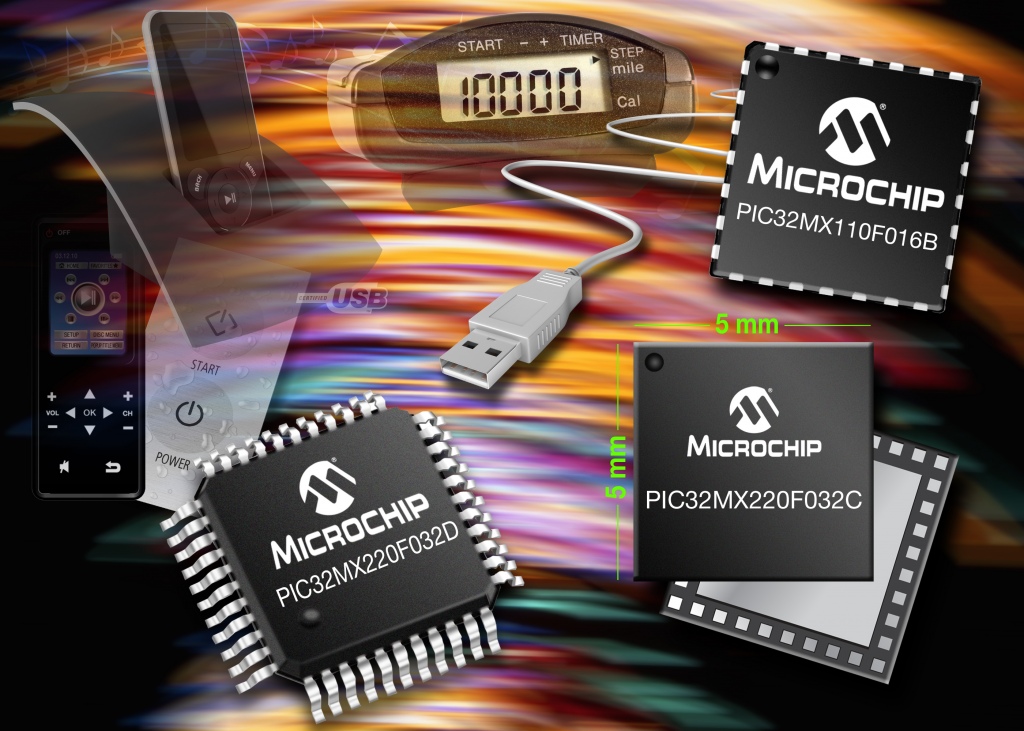

Microchip wprowadza do sprzedaży serię najmniejszych i jak dotąd najtańszych mikrokontrolerów z rodziny PIC32. Są one wyposażone w specjalizowane bloki do obsługi funkcji audio i interfejsów klawiatur pojemnościowych. Układy te są dostępne aż w 8 typach obudów mających od 28 do 44 wyprowadzeń, w tym w obudowach QFN o wymiarach zaledwie 5 mm×5 mm.




Mają moc obliczeniową do 61 DMIPS. Ze względu na temperaturę pracy do +105°C mogą znaleźć zastosowanie w aplikacjach konsumenckich, medycznych i przemysłowych oraz w elektronice samochodowej. Ciekawą cechą jest możliwość przyporządkowywania większości linii cyfrowych do konkretnych wyprowadzeń układu, co ułatwia projektowanie płytek drukowanych.
Struktura wewnętrzna mikrokontrolerów PIC32 MX1 i MX2 obejmuje:
- do 32 kB pamięci Flash,
- 8 kB pamięci SRAM,
- dwa interfejsy I2S dla sygnałów audio,
- port USB 2.0,
- jednostkę CTMU (Charge Time Measurement Unit) do współpracy z interfejsem klawiatury pojemnościowej,
- 8-bitowy interfejs PMP (Parallel Master Port) dla układu graficznego lub pamięci zewnętrznej,
- 10-bitowy, 13-kanałowy przetwornik A/C o szybkości próbkowania do 1 MSa.
Do wspomagania projektowania aplikacji na bazie mikrokontrolerów PIC32 MX1 i MX2 producent oferuje zestaw startowy DM320013 w cenie 109,99 USD obejmujący płytkę z mikrokontrolerem PIC32MX220F032, 2-calowym kolorowym ekranem TFT o rozdzielczości 220 mm×176 mm, zestawem przycisków i suwaków pojemnościowych, gniazdem kart SD i 24-bitowym przetwornikiem audio.
